涂装喷塑设备工艺喷涂温度对涂层孔隙率的影响
涂层粘结面的孔隙率和断面孔隙率对涂层附着力以及涂层的防腐蚀性能具有一定的影响，所以在涂装过程中 竞博JBO，尽量降低涂层孔隙率来提高涂层的性能。
孔隙率一方面和涂料的配方有关，另一方面和喷涂温度有关 JBO竞博官网，为了解喷涂温度对粘结面和断面孔隙率的影响，进行了如下实验:。

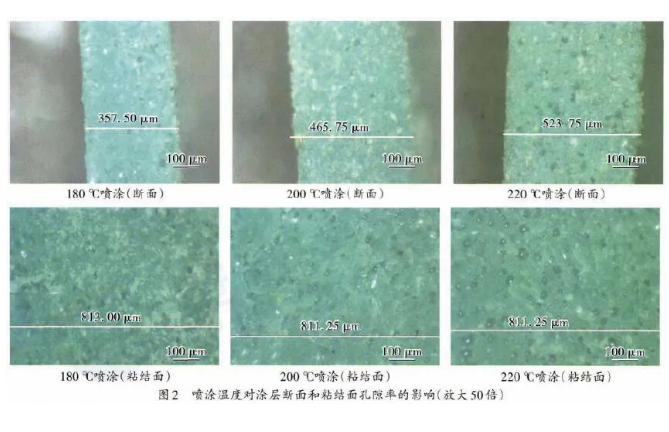

选用同一种粉末涂料，分别在180℃，200℃和220℃3个温度下进行喷涂,然后在200℃下固化 JBO竞博官网是什么，在显微镜下观察涂层断面和粘结面的孔隙率情况，结果如图2所示。
从图2可以看出，随着喷涂温度的提高，涂层粘结面和断面的孔隙率均呈上升趋势，特别是粘结面的孔隙率更加明显 竞博JBO靠谱吗。
环氧树脂与固化剂的固化反应是一个放热反应，反应速度随着温度升高而加快，同时释放出大量热 JBO竞博，产生的气体不能在短时间内排出形成孔隙。
所以在涂装喷涂过程中，如果是利用基材余热固化，涂层厚度不是很大的情况下 竞博JBO，应当尽量选择温度略微低一些的工艺条件，如果有后期加热固化，应选择温度更低的喷涂工艺。
