铝型材竞博JBO靠谱吗表面预处理
表面预处理主要目的是去除铝型材表面油污、轻微挤压痕及自然氧化膜，实现型材表面平整，再通过化学氧化法而获得0，5-2 m的转化膜。 JBO竞博。

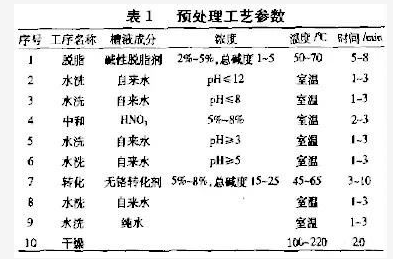

以前转化液多为以铬酸盐为主的添加剂，由于铬金属离子污染重，我公司采取环保措施，采用无铬化学处理新工艺，不仅消除了铬化物 竞博JBO，而且减少了清洗用水的耗量，废水处理简单，转化膜质量同时也得到了提高，使用效果良好，我公司预处理工艺参数见表1。
型材在预处理过程中脱脂要干净，除油不净将引起转化膜不全，粉层附着不好，表面容易产生凹腔，针孔等缺陷，水 JBO竞博官网，氧气和离子会穿透涂层进入金属表面，造成底材腐蚀。
转化是预处理的关键工序，转化膜的好坏直接影响到后面工序的粉末涂装质量，转化膜含有大量极性基因，与型材以化学形式相结合，在粉末加热烘烤固化时，型材，转化膜，粉末三者产生化学链交联 JBO竞博官网是什么，使涂层附着力大大加强 。
因此，在前处理中 竞博JBO靠谱吗，转化膜一定要致密，薄，结晶细，无挂灰，以免导致涂层粉化龟裂甚至脱落，鼓泡等缺陷。
脱脂，中和，转化后都要进行彻底的水洗，一般每道工序后都要水洗两次，转化后水洗最好采用纯水，通过水洗去掉表面残留物，以免造成喷涂涂层起泡，沾污，与金属的界面被破坏 JBO竞博，加速金属在涂层下的腐蚀。
型材预处理完后应立即进行干操 竞博JBO，使表面不残留水分，如果型材表面留有水分进A喷粉工序，涂层将产生气泡。
注意干燥温度不要超过130℃，温度过高将使转化膜过多失去结晶水而发生转型，变得疏松而使涂层附着力下降 JBO竞博官网。
